TransSteel Compact
Quelle que soit la tâche de soudage - soudage MIG/MAG, TIG et électrode avec un seul appareil.

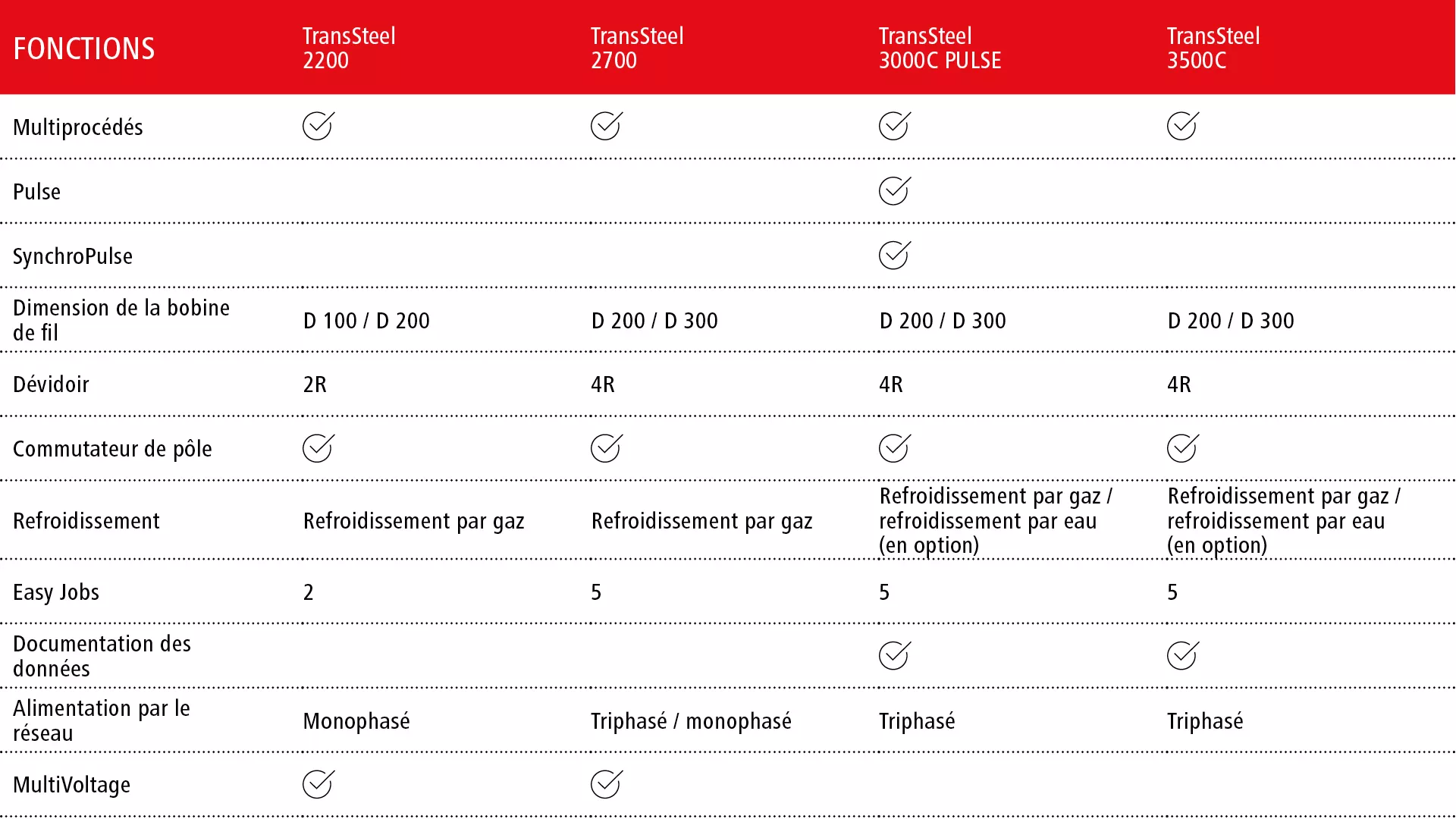

Faites votre choix dans notre gamme.
Caractéristiques techniques
Données générales
| Tension réseau | 230V |
|---|---|
| Tolérance de tension d’alimentation | -20% / +15% |
| Fréquence réseau | 50-60Hz |
| Courant de soudage min. | 10 A |
| Courant de soudage max. | 230 A |
| Courant de soudage / Facteur de marche [10min/40°C] | 210A / 30% MAG, 180A / 35% MMA, 230A / 35% TIG |
| Courant de soudage / Facteur de marche [10min/40°C] | 170A / 60% MAG, 150A / 60% MMA, 200A / 60% TIG |
| Courant de soudage / Facteur de marche [10min/40°C] | 150A / 100% MAG, 130A / 100% MMA, 170A / 100% TIG |
| Tension en fonctionnement min. | 14,5 V |
| Tension à vide | 90 V |
| Classe de protection | IP23 |
| Dimensions / l | 560 mm |
| Dimension (largeur) | 215 mm |
| Dimension (hauteur) | 370 mm |
| Poids | 16,2 kg |
| Poids avec emballage | 19,1 kg |
| Câble d'alimentation inclus | Yes |
| Raccordement à la masse | Dinse |
| Longueur du câble d'alimentation | 2500 mm |
La série multiprocessus TransSteel
Aucun compromis. TransSteel multiprocédés.
Un generateur pour toutes les applications de soudage manuel
Avec le soudage MIG/MAG, TIG et à l’électrode réuni en un seul appareil, il devient superflu d’acquérir d’autres systèmes de soudage. Il n’existe aucune différence de performance de soudage des différents procédés par rapport aux appareils à procédé unique.
118 caractéristiques *
/ Acier, CrNi, AlMg, AlSi, fil fourré métallique, rutile FCW, Basic FCW, fils autoprotecteurs
/ Diamètre de 0,8 à 1,2 mm
/ Huit mélanges de gaz différents
Prêt pour le soudage en trois étapes
Le principe de fonctionnement intuitif permet aux soudeurs une mise en service immédiate, sans connaissance préalable de l’appareil. Tous les paramètres importants sont visibles et réglables sur l’avant de l’appareil. Il suffit de choisir le gaz, le diamètre de fil et l’épaisseur du matériau pour que l’appareil soit prêt à souder.
70 % de retouches en moins, soudage 30 % plus rapide
La fonction Pulse du TransSteel 3000C permet des vitesses de soudage plus élevées pour de plus grandes épaisseurs de matériaux. L’arc électrique pulsé réduit également le nombre de retouches, puisqu’il occasionne moins de projections de soudure.* Nombre maximal de caractéristiques (TransSteel 3000 C Pulse), varie selon le modèle.
Les fonctions de soudage MIG/MAG
Pulsé
soudage
contrôlé et rapide
Les générateurs TransSteel sont désormais dotés de l'arc pulsé, notamment avec le nouveau TransSteel 3000C Pulse. Le réglage se commande facilement dans le menu principal et permet un soudage contrôlé au niveau de l’arc globulaire.
Par points etpar intervalle
soudage sans déformation de matériaux
Il est possible de réaliser des points de soudure réguliers à l’aide du mode de soudage par points. Le temps de pause entre les intervalles peut être choisi librement et est donc idéal pour le pointage des pièces à souder. Le soudage par intervalle donne un aspect de vagues à la soudure, et le faible apport d’énergie réduit la déformation possible des matériaux sur les tôles fines.
Spécial 4 temps
mode pour un arc électrique plus stable
Le « Mode spécial 4 temps » se prête particulièrement bien au soudage de matériaux dans les plages de puissance élevées. Dans le mode spécial 4 temps, le début du soudage s’effectue à plus faible puissance, ce qui permet de stabiliser plus facilement l’arc électrique.
SynchroPulse
aspect de soudure pour alliages d’alu minium
Nous recommandons l’emploi de la fonction « SynchroPulse » pour l’assemblage par soudage d’alliages d’aluminium dont le visuel souhaité doit se présenter sous forme de vagues de soudure. Cet effet est obtenu en utilisant la puissance de soudage qui change constamment d’un point de travail à un autre.
! SynchroPulse fonctionne en mode Standard Synergic et Pulse Synergic, mais uniquement sur le TransSteel 3000, 4000 et 5000 Pulse.
STEEL Transfer Technology
/ STEEL est la caractéristique universelle pour les applications de soudage simples et rapides.
/ STEEL ROOT est la seule caractéristique conçue pour les passes de fond. Elle se distingue par une capacité à combler les jeux particulièrement bonne, notamment lorsque l’écartement des bords est important.
/ STEEL DYNAMIC est une caractéristique avec un arc électrique particulièrement ferme et concentré. Le résultat : des vitesses de soudage élevées et une pénétration importante.
/ Les CARACT ÉRIST IQUES PCS* (Pulse ControlledSpray Arc) permettent de combiner arc stable etconsentrique pulsé. Le résultat : une pénétrationimportante pour une formation minimale deprojections.
* TransSteel 3000C Pulse
Corrections en mode soudage
Les paramètres CORRECT ION DE LA LONGUEU R DE L’ARC ÉLECT RIQUE et DYNAMIQUE permettent une optimisation supplémentaire du résultat de soudage.
Correction de la longueur de l’arc électrique
pour modifier les caractéristiques d’arc électrique
– sarc électrique plus court, réduction de la tension de soudage
o arc électrique neutre
+ arc électrique plus long, augmentation de la tension de soudage
Dynamique
pour influencer la dynamique de court-circuit au moment du transfert de goutte
– arc électrique ferme et stable
o arc électrique neutre
+ arc électrique plus doux et à plus faibles projections
Correction de l’arc pulsé
pour corriger l’énergie d’impulsion en cas d’arc pulsé
– force de détachement de la goutte plus faible
o force de détachement de la goutte neutre
+ force de détachement de la goutte plus élevée
Les fonctions de soudage TIG
TIG
soudage pulsé
Le mode pulsé TIG est avant tout utilisé pour le soudage dans des positions de contrainte ou pour souder des matériaux particulièrement fins. Pendant le soudage pulsé, la plage de réglage se situe entre 1 Hz et 990 Hz.
TAC
fonction de pointage
Le bain de fusion est mis en oscillation au moyen de courants d’impulsion, ce qui facilite l’assemblage des pièces et raccourcit la durée de pointage. L’arc pulsé facilite le processus sur des matériaux très fins, puisqu’une température légèrement inférieure est introduite lors des phases avec une intensité moindre.
- Jusqu’à 50 % de gain de temps pour l’utilisateur par rapport au pointage conventionnel
- Points de soudage rapides, sans fondre les arêtes
- Quasiment aucune coloration sur les points
- Fonction de soudage par points
Amorçage par contact
L’amorçage par contact de haute précision est équivalent à un amorçage haute fréquence et offre une grande convivialité.
Temps de prédébit de gaz + post-débit de gaz
En fonction de l’intensité de soudage réglée, le TransSteel calcule automatiquement le temps de post-débit de gaz optimal, ce qui améliore la protection gazeuse à la fin de la soudure et sur l’électrode en tungstène.
Les fonctions de soudage manuel à l’électrode enrobée
La fonction anti-stick
empêche le collage des électrodes
En cas de court-circuit (adhérence de l’électrode lors du soudage à l’électrode), le process de soudage s’arrête immédiatement, ce qui empêche l’électrode de cuire à bloc ou toute erreur de soudage plus grossière.
Hot start function
lors de l’amorçage de l’arc électrique
Pour pouvoir amorcer l’électrode plus facilement, le courant est augmenté en une fraction de seconde lors de l’amorçage.
Dynamic
vagues de soudure pour alliages d’aluminium
En cas de soudage à faible intensité d’électrodes basiques avec transfert de matière en grosses gouttelettes (souscharge),il existe un risque de collage. Afin d’éviter cela, davantage de courant est injecté pendant quelques fractions de secondes, juste avant le collage. L’électrode brûle ainsi librement et ne colle pas.
