PMC
Pulse Multi Control
Zvárací proces PMC - rýchlejšie a hospodárnejšie zváranie
Pulse Multi Control so svojou optimalizovanou charakteristikou pulzu predstavuje vysokokvalitné zvarové spoje so súčasne vysokou rýchlosťou zvárania. Vďaka stabilizátoru prievaru a stabilizátoru dĺžky elektrického oblúka ešte nikdy nebolo také jednoduché získať kontrolu nad elektrickým oblúkom.
PMC predstavuje ďalší krok vo vývoji pulzného elektrického oblúka vrátane jeho stabilizátorov. Tento modifikovaný proces sa vyznačuje jemne regulovaným uvoľňovaním kvapiek s nízkym rozstrekom. PMC zároveň vytvára silný a stabilný elektrický oblúk, ktorý poskytuje dokonalú ovládateľnosť tavného kúpeľa. Vylúčia sa tak nepravidelnosti pri zváraní, ako napríklad vruby na zvare. Výsledky zvárania sú pritom vždy reprodukovateľné a stabilné.
Výhody
Optimalizovaný pulzný elektrický oblúk
/ Vyššia stabilita procesu vďaka mimoriadne presnej regulácii
/ Bezrozstrekové zapaľovanie (SFI – Spatter Free Ignition)
/ Lepší tvar pulzu
Lepšie zváracie vlastnosti
/ O 15 % vyššia rýchlosť zvárania*
/ O 15 % nižšie vnášanie energie*
/ rovnomerný závar
Vysoká kvalita zvarov a vzhľadu zvarov
/ optimalizované zváranie zdola nahor vďaka charakteristike „PMC Mix”
/ 100 % kontrola vďaka stabilizátoru dĺžky elektrického oblúka a stabilizátoru prievaru
/ šupinový vzhľad zvarov podobný ako pri zváraní TIG vďaka PMC Ripple Drive
Súbory na stiahnutie
Stabilné zapaľovanie a minimálna tvorba rozstrekov
Bezrozstrekové zapaľovanie (SFI)
Zapaľovanie SFI zaisťuje vratný pohyb drôtovej elektródy na nízkej úrovni elektriny a garantuje tak stabilný a reprodukovateľný začiatok zvárania.
Okrem toho horúci štart SFI so zvýšenou energiou elektrického oblúka pri zapaľovaní redukuje riziko chýb spájania, špeciálne pri hliníku.
Ručné zváranie oblúkom PMC
Zváranie v polohe zdola nahor pri maximálnej rýchlosti bez rozkyvu
Balík Welding Package PMC zahŕňa viacero charakteristík. Z toho vyplývajú mnohé výhody pre vás: pri každej aplikácii ponúkame optimálnu podporu, ktorú potrebujete na perfektné zvary. PMC Mix sa napríklad vynikajúco hodí na zváranie v polohe zdola nahor a umožňuje až o 40 % vyššie rýchlosti zvárania, pretože kmitavé pohyby odpadnú.
Zahrnuté sú nasledujúce charakteristiky:
- Universal
- Arc Blow
- Dynamic
- Mix
- PCS
Robotické zváranie oblúkom PMC
Požiadavky v oblasti robotického zvárania sú rozmanité.
Či už ide o vysoké rýchlosti zvárania, perfektný vzhľad zvaru alebo reprodukovateľnú kvalitu: Pulse Multi Control spĺňa tieto požiadavky v plnom rozsahu. Ruka v ruke s tým ide balík rôznych charakteristík, ktorý je perfektne zosúladený s požiadavkami zákazníkov.
O 90 % menej chýbzapaľovania vďaka funkcii Slaghammer*
Bezpečný a čistý začiatok zvárania: silikátové plochy, ktoré sa na povrchu zvaru uložili z predchádzajúcich zváraní, sa obijú vratným pohybom drôtu.
Zahrnuté sú nasledujúce charakteristiky:
- Braze
- Multi Arc
- Cladding
- Galvanized
- Mix Drive
- Ripple Drive
*podľa výpočtov zákazníkov
Porovnanie Welding Packages
– TPS 500i
– WF 25i
– Pri porovnaní CMT: naviac Reel, SB60 Robacta Drive
– 7° uhol nábehu zváracieho horáka, ľahko stúpajúci s 15° relatívne k zvarencu a zvárací stôl v polohe 30 ° PG
– Prídavný materiál: G3Si1 (1,2 mm priemer)
– Ochranný plyn: M21 (18 % Ar + 82 % CO2, 12 l/min)
– Základný materiál: 2 mm brúsený oceľový plech
PMC AC*
Prepólovanie drôtovej elektródy
Optimálne pre zváranie tenkých alebo veľmi tenkých spojení plechu: proces PMC-AC umožňuje pozoruhodne nižšie vnášanie tepla pri konštantnom výkone odtavovania. Špecifické na tejto technológii je, že kladnú a zápornú zložku možno jednoducho upraviť pomocou parametrov korekcie. Výsledok je presné riadenie vnášania tepla.
Výhody:
/ Malé vnášanie tepla
/ Veľmi dobré premostenie medzery
/ Jednoduchá manipulácia s elektrickým oblúkom pre manuálne a automatizované zváranie
/ Lesklé zvarové spoje vďaka zníženým oxidom horčíka (pre elektródy AIMg)
/ Nižšie emisie dymu zo zvárania
* PMC AC je v iWave AC/DC dostupné s multiprocesom Pro.
Stabilizátor prievaru a dĺžky elektrického oblúka
Podávač drôtu v centre pozornosti
Pomáha v rôznych aplikáciách: Kompenzuje zmeny dĺžky vysunutia a vytvára tak predpoklady pre takmer konštantnú kvalitu zvarového spoja.
Keď je aktivovaný stabilizátor prievaru, namiesto zváracieho prúdu systém reguluje posuv drôtu. Výsledkom je konštantný závar. Prostredníctvom prídavnej regulácie drôtu sa pri zmene vzdialenosti zváracieho horáka k dielu udrží prúd a závar konštantný. Elektrický oblúk tak výrazne získava na stabilite. Závar ostáva stále rovnaký.
Výhody:
/ Lepšia kvalita zvárania
/ Úspora dodatočného opracovania a nákladov
/ Ideálna podpora pri nedostatočnej viditeľnosti alebo prístupe = kolísanie dĺžky vysunutia sa automaticky vyrovnáva
/ Ideálny pre polohové zváranie
/ Možno používať užšie uhly rozovretia, čím sa dá ušetriť prídavný zvárací materiál

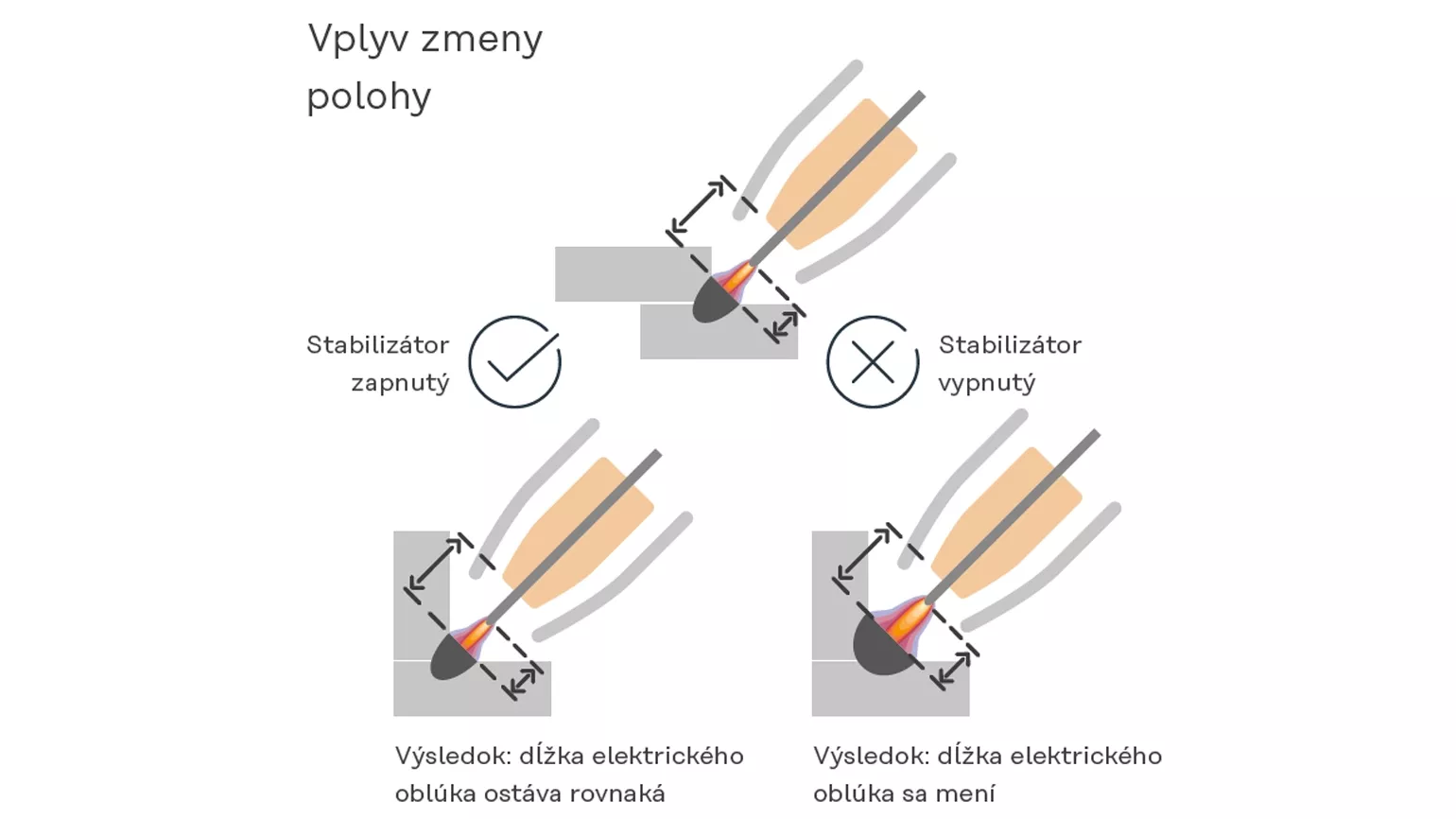

Stabilizátor dĺžky elektrického oblúka
pre konštantnú dĺžku elektrického oblúka
Automatická kompenzácia nezrovnalostí: dĺžka elektrického oblúka sa zachováva konštantná nezávisle od zváracieho napätia. Vďaka tomu ostáva kvalita zvaru bez zmeny aj pri zmene polohy zváracieho horáka alebo meniacich sa toleranciách konštrukčného dielu.
Optimálna podpora za následujúcich podmienok:
/ Dynamické, meniace sa polohy zváracieho horáka
/ Tolerancie konštrukčných dielov: meniace sa hrúbky plechov alebo vzdialenosti medzier
/ Rôzne odvádzanie tepla
/ Zmeny rýchlosti
Výhody:
/ Pri zmene polohy zváracieho horáka nie je potrebné prerušenie zvárania ani dodatočné ručné nastavenie dĺžky elektrického oblúka.
/ Nízke nebezpečenstvo vrubov na zvare
/ Rýchle vyhľadanie parametrov
/ Presne zameraný elektrický oblúk
/ Vyššie rýchlosti zvárania
