Dados técnicos
Dados gerais
| Tensão da rede [+/-15%] | 3 x 380V / 400V / 460V |
|---|---|
| Tolerância de tensão da rede elétrica | -10 / +15% |
| Frequência da rede elétrica | 50-60Hz |
| Corrente de soldagem mínima | 10 A |
| Corrente de soldagem máxima | 350 A |
| Corrente de soldagem/ciclo de trabalho [10min/40°C] | 350A / 40% |
| Corrente de soldagem/ciclo de trabalho [10min/40°C] | 300A / 60% |
| Corrente de soldagem/ciclo de trabalho [10min/40°C] | 250A / 100% |
| Tensão de circuito aberto | 60 V |
| Grau de proteção | IP23 |
| Dimensão / comprimento | 747 mm |
| Dimensão (largura) | 300 mm |
| Dimensão (altura) | 497 mm |
| Peso | 26,45 kg |

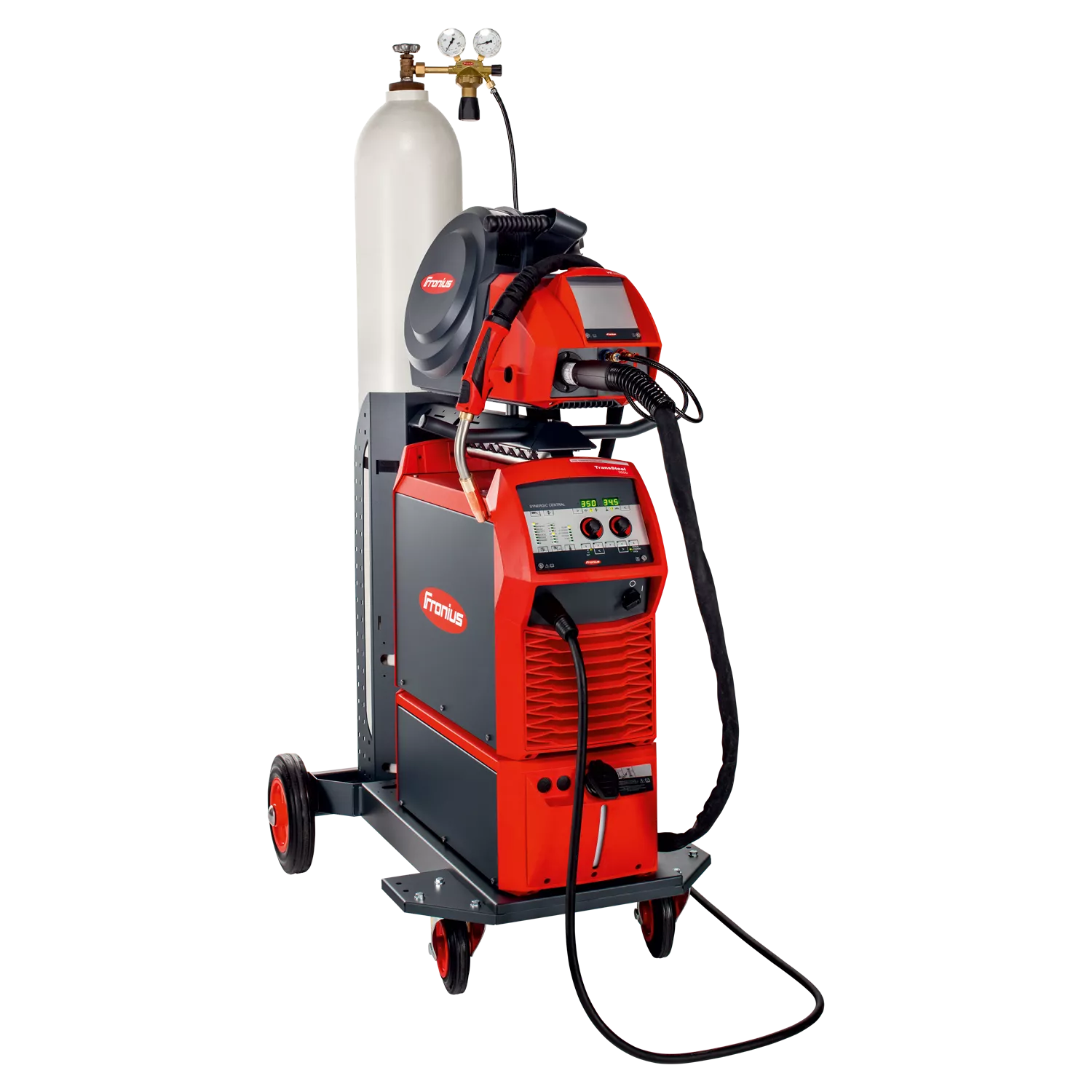

The TransSteel Series
Soldagem com alto desempenho e ampla gama de aplicações
40% de ciclo de trabalho
Soldagem por quatro minutos contínuos na potência máxima de saída. Isso significa um minuto a mais de produtividade do que a média nessa faixa de potência.
167 curvas sinérgicas*
/ Aço, CrNi, AlMg, AlSi, Metal Cored, Rutila FCW, Basic FCW, autoblindado.
/ 0,8 – 1,6 mm de diâmetro de arame.
/ Oito misturas de gases diferentes.
Pronto para soldagem em três etapas
O intuitivo conceito de operação permite que os soldadores façam o comissionamento imediatamente, sem conhecimento prévio do sistema. Todos os parâmetros importantes são visíveis e ajustáveis na parte frontal do equipamento. Para estar pronto para soldagem, devem ser selecionados o gás, o diâmetro do arame e a espessura do material.
70% menos retrabalho, soldagem 30% mais rápida
A função pulsada da TransSteel 4000 e 5000 Pulse permite altas velocidade de soldagem em materiais espessos. O arco voltaico pulsado também reduz o retrabalho, pois ocorrem menos respingos de solda.* Número máximo de características (TransSteel 5000 Pulse), varia dependendo da versão.
As funções de soldagem MIG/MAG
Pulsação
soldagem controlada e rápida
Com as novas TransSteel 4000 Pulse e TransSteel 5000 Pulse, o arco voltaico pulsado também encontra seu caminho na série de equipamentos TransSteel. A soldagem controlada na área do arco voltaico de passagem e a melhor soldabilidade possível para a soldagem de alumínio são, portanto, parte do equipamento básico.
Operação
especial em 4 tempos
para um arco voltaico estável
O modo de operação „Operação especial em 4 tempos“ é indicado principalmente para a soldagem na faixa de potência mais elevada. Na operação especial em 4-tempos, a soldagem começa com menor potência. Isso facilita a estabilização do arco voltaico.
SynchroPulse
dimensionamento
para ligas de alumínio
A opção „SynchroPuls“ é recomendada para juntas soldadas com ligas de alumínio, em que é desejado um cordão com aspecto de escama. Este efeito é alcançado com a energia de soldagem, que se alterna entre dois pontos operacionais.
! SynchroPulse funciona no modo Standard Synergic e no modo Pulse Synergic, mas somente com TransSteel 4000 e 5000 Pulse.
Soldagem
a ponto e de intervalo
sem distorção do material
Os pontos de soldagem uniformes podem ser definidos com a ajuda do modo de soldagem a ponto. O tempo de pausa entre os intervalos pode ser selecionado livremente e, portanto, é ideal para pontilhar as peças de trabalho. A soldagem contínua não garante apenas um cordão com aparência de escamas. A baixa aplicação de calor também reduz uma possível distorção do material nas chapas finas.
STEEL
Transfer Technology
- STEEL é a linha sinérgica universal para aplicações de soldagem rápidas e fáceis.
- STEEL ROOT é a linha sinérgica desenvolvida especialmente para passe de raiz. Ela é caracterizada por uma capacidade de controle do arco elétrico em preenchimento de gaps.
- STEEL DYNAMIC é uma linha sinérgica com um arco voltaico particularmente curto e concentrado. O resultado são altas velocidades de soldagem e uma profunda penetração de solda.
- LINHAS SINÉRGICAS PCS (Pulse Controlled Spray Arc) a característica PCS garante que os arcos intermediários sejam evitados. O resultado é uma transição suave de um arco pulsado para um arco spray, que reduz os respingos de soldagem.
Correções na operação de soldagem
Com os parâmetros de Correção do comprimento do arco voltaico e Dinâmica, é possível otimizar ainda mais o resultado da soldagem.
Correção
de comprimento de arco
voltaico para alterar a característica do arco voltaico
– arco voltaico mais curto, redução da tensão de solda
o arco voltaico neutro
+ arco voltaico mais longo, aumento da tensão de solda
Dinâmica
para influenciar a dinâmica de curto-circuito no momento da transferência de gota
– arco voltaico duro e estável
o arco voltaico neutro
+ arco voltaico brando e com poucos respingos
Correção de pulso
para a correção da energia pulsada no arco voltaico de impulso
– força de liberação de pingos reduzida
o força de liberação de pingos neutra
+ força de liberação de pingos aumentada
Função de exportação via pen drive USB
Um pen drive USB pode ser conectado à parte traseira do equipamento (incluído no escopo de fornecimento na opção Easy Documentation). É possível exportar um arquivo csv com os dados de soldagem por meio de um pen drive USB conectado.
Gravação dos parâmetros Easy Documentation
Com o Easy Documentation, são registrados os seguintes parâmetros:
/ ID da fonte de solda
/ Número de firmware
/ Número de série
/ Procedimento (manual, padrão, pulso, TIG, MMA)
/ Corrente/tensão/velocidade do arame na fase principal do processo
/ Potência a partir de valores instantâneos „IP“(Instantaneous Power) — energia/tempo (na faseprincipal do processo)
/ Energia de valores instantâneos „IE“ (Instantaneous Energy) ao longo de todo o procedimento de soldagem
/ Corrente do motor (na fase principal do processo)
/ Carimbo de data e hora hh:mm:ss no início do fluxo de corrente atual
/ Medidor
/ Duração da soldagem
/ Nº do erro em caso de interrupção de soldagem
/ Velocidade do arame (sistema métrico e imperial)
/ Número de linhas sinérgicas
/ Modo de operação (2T, S2T, 4T, S4T, soldagem a ponto, de intervalo, SynchroPulse)
/ Assinatura por número de cordão de soldagem
/ Modelo para o arquivo .csv
/ Número do Easy Job
