Koncentrácia na špičkové výkony
Plazmový zvárací postup je zo zásady podobný zváraciemu postupu TIG, ponúka však ale aj niektoré rozhodujúce výhody. Najdôležitejšími argumentmi pre použitie systému plazmového zvárania sú vždy spoľahlivá vysoká kvalita a vyššie rýchlosti zvárania. Týka sa to všetkých chrómniklových materiálov, ocelí s povlakom i bez neho, titánu a všetkých materiálov na báze niklu. Všestranné oblasti uplatnenia sa preto nájdu v automobilovom dodávateľskom priemysle, v oblasti výroby potrubí a nádrží, ale aj v strojárstve a oblasti oceľových konštrukcií, či vo výrobe koľajových vozidiel a výstavbe lodí.
Výhody na prvý pohľad
/ Rýchlejšia rýchlosť zvárania až do 20 %
/ Žiadna príprava zvaru, až o 30 % menej prídavného materiálu
/ Absolútne bez rozstrekov a pórov
/ Hlbší závar pri minimálnej deformácii konštrukčného dielu
Systém – v centre pozornosti vždy celok
Každý zvárací proces od spoločnosti Fronius je od začiatku myslený ako systém. Iba tak je garantované, že sú všetky komponenty navzájom zosúladené a perfektne spolupracujú – predpokladom sú najlepšie jednotlivé diely. Plazmové zváranie v podstate pozostáva zo štyroch komponentov: z digitálneho prúdového zdroja TIG s chladiacim zariadením, z plazmového modulu 10 a z plazmového zváracieho horáka. Presná konfigurácia systému je individuálne kombinovateľná.

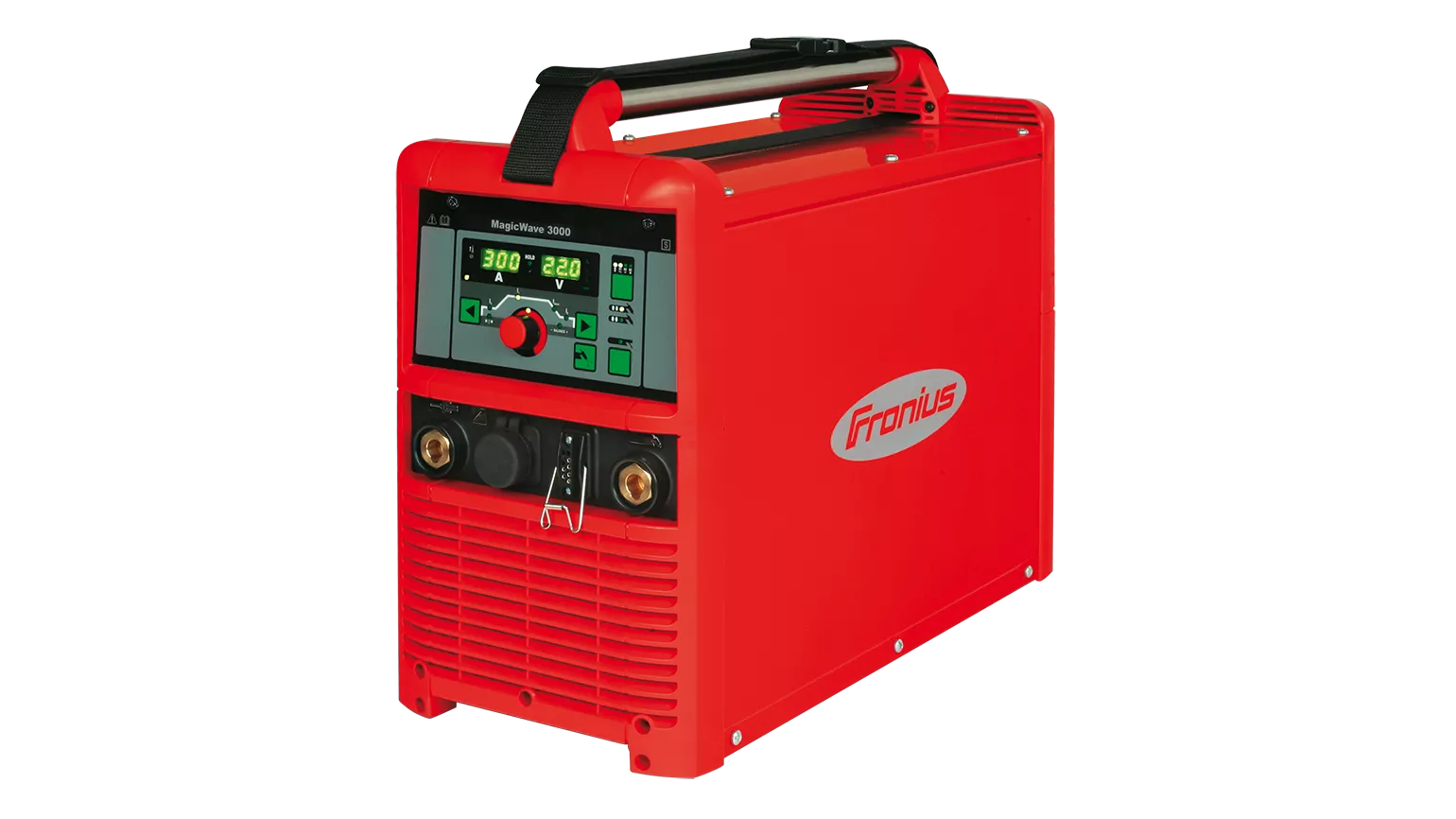

Digitálny prúdový zdroj TIG
Ako základ pre plazmové zváranie sú vhodné plne digitalizované TIG zdroje zváracieho prúdu MagicWave a TransTig, od 0,5 do 500 ampérov. Pomocou týchto zváracích systémov TIG môžete kedykoľvek konfigurovať svoj plazmový systém.

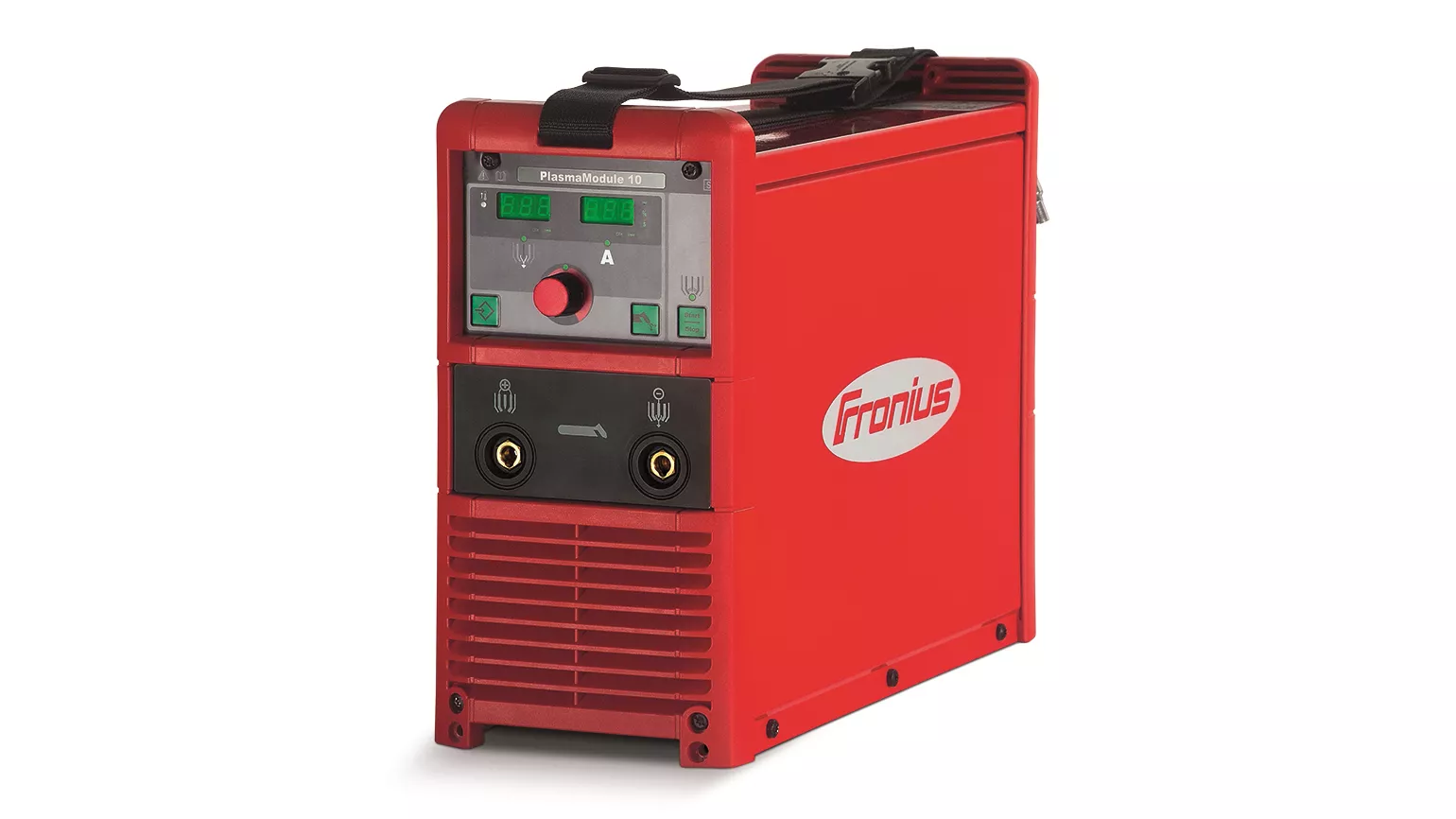

Plazmový modul 10
Tento dovybaviteľný nadstavec presne reguluje množstvo plazmového plynu, od 0,2 l/min do 10,0 l/min. Na základe toho je každý výsledok zvárania optimálne reprodukovateľný. Prídavne plazmový modul 10 preberá digitálne riadenie pilotného oblúka vo výkonovom rozsahu 3 – 30 A.

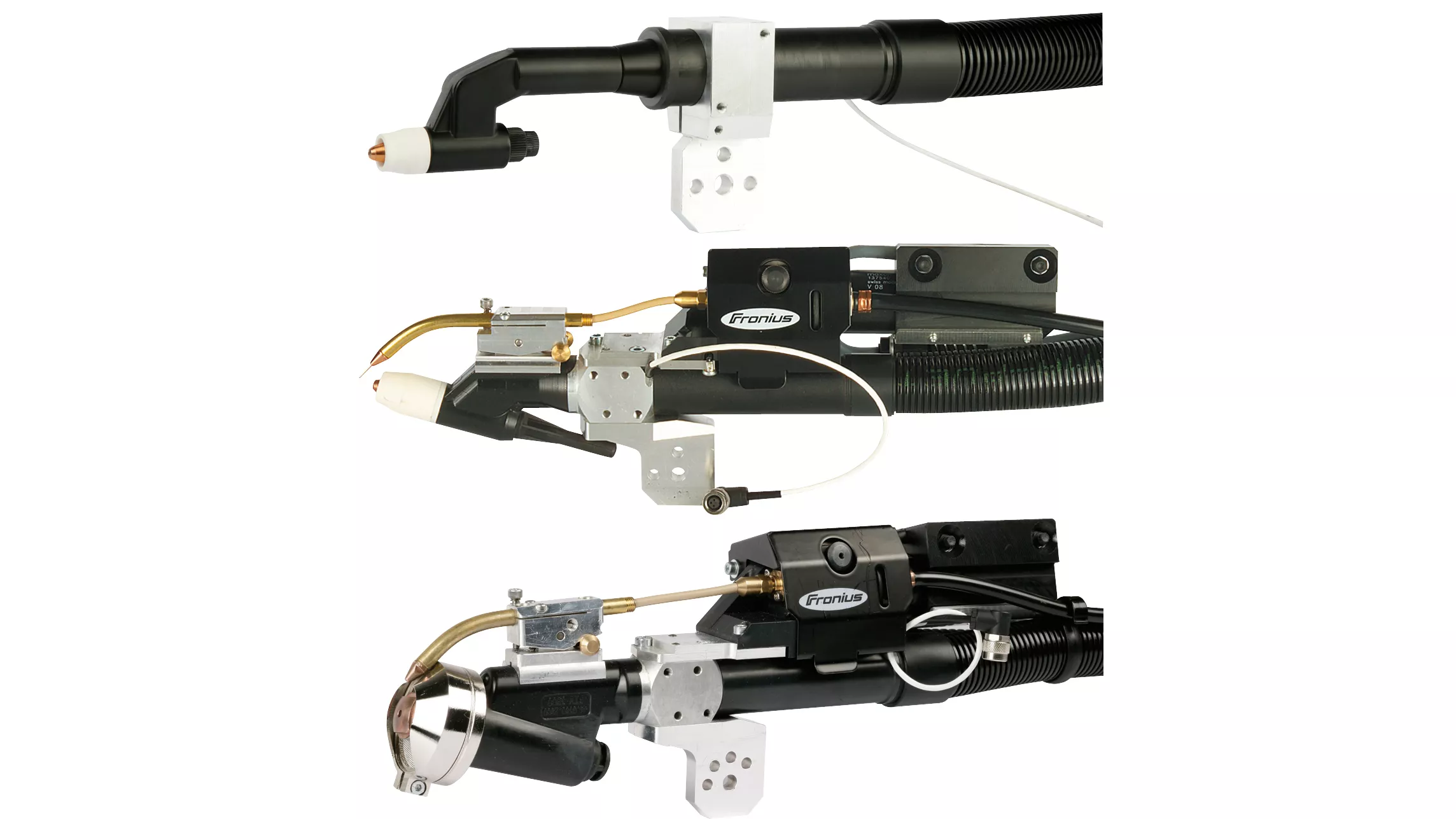

Plazmový zvárací horák
Existujú moduly pre manuálne, ako aj robotické použitie. Robotický zvárací horák sa flexibilne montuje priamo na robot až v štyroch polohách. Tool Center Point (TCP) je absolútne pevný a identický ku konštrukčne rovnakým robotickým zváracím horákom TIG.

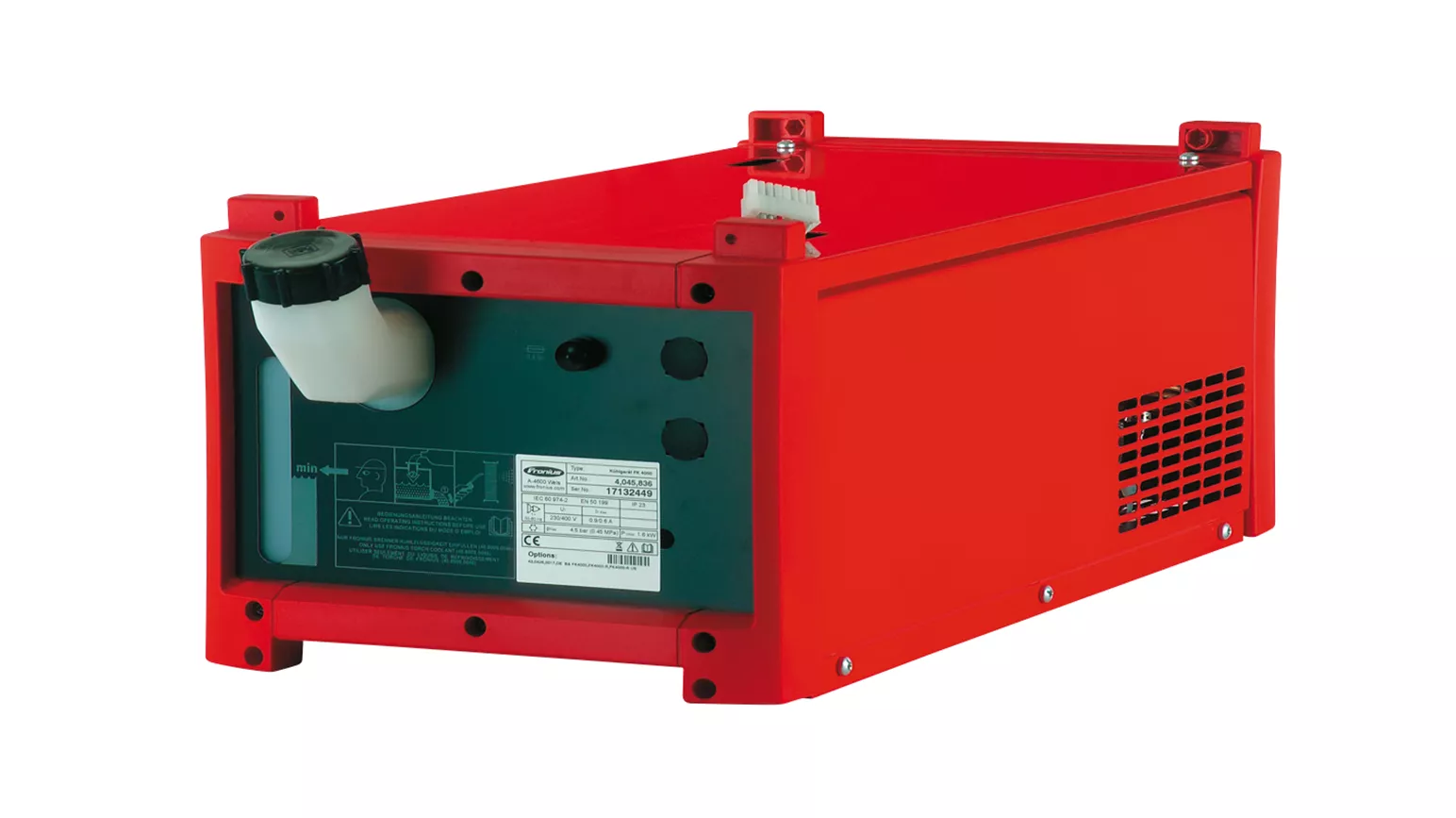

Chladiace zariadenie
Chladiace zariadenie, robustné a spoľahlivé, je prispôsobené modulárnosti celého zváracieho systému. Stará sa o optimálne vodné chladenie zváracieho horáka.
|

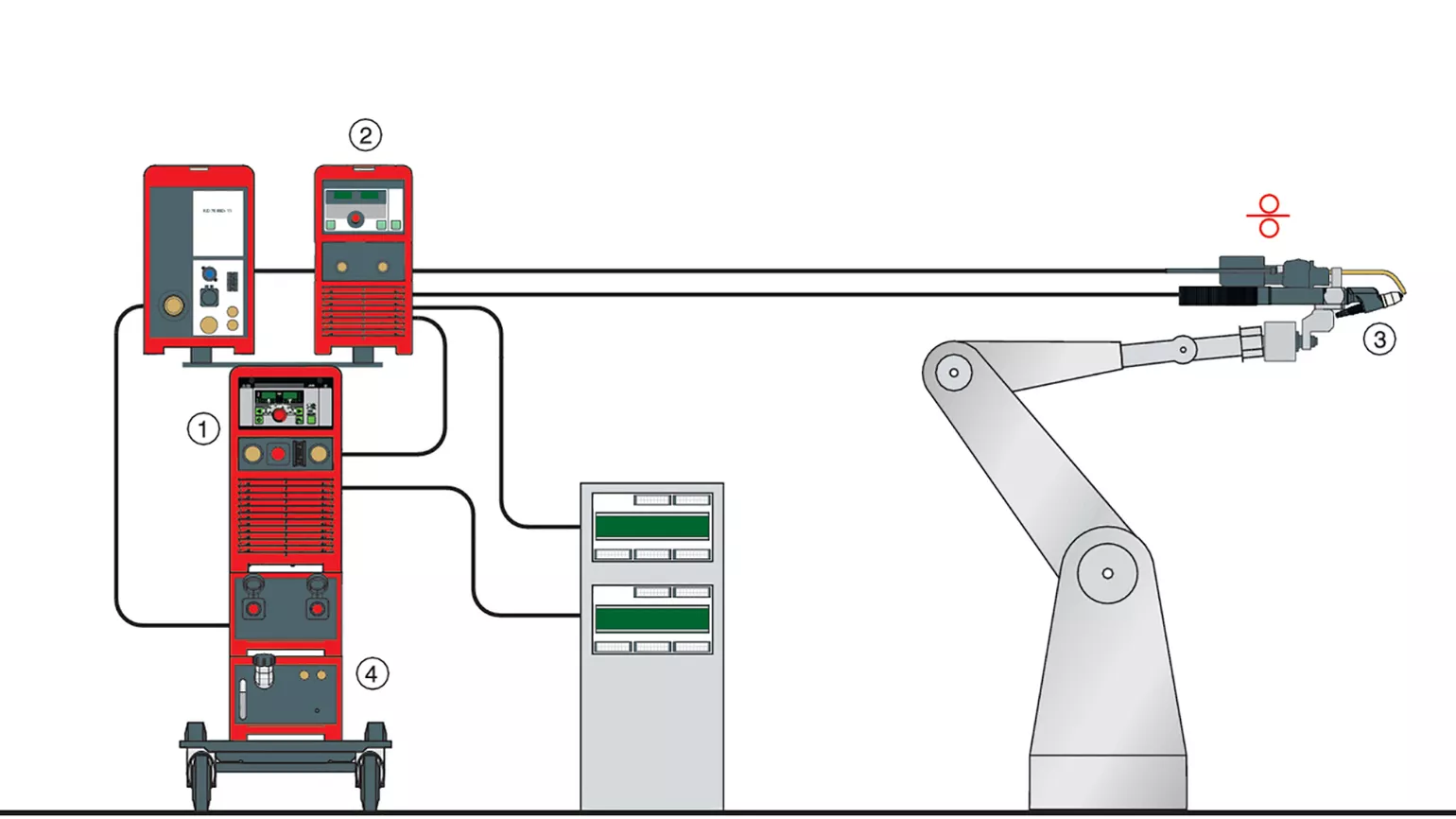

Systémové komponenty |
1. MagicWave/TransTig 2200/2500/3000 2. Plazmový modul 10 3. Robacta PTW 1500 4. Chladiace zariadenie FK 2500 FC |
| Použitia | manuálne a mechanizované |
| Hrúbky plechov | do 3 mm |
| Rozsah zváracieho prúdu | 3 – 300 A |

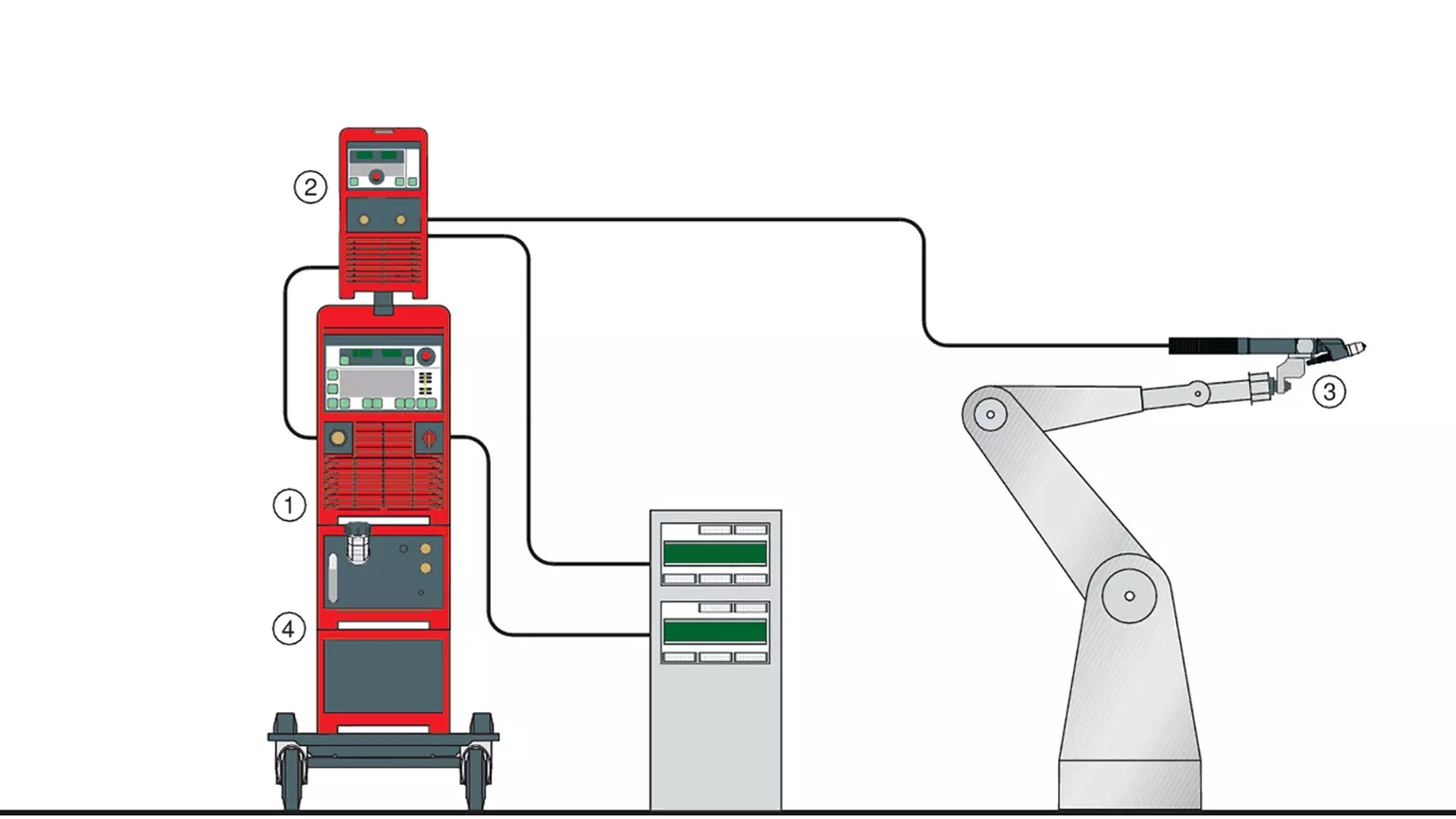

| Systémové komponenty |
1. MagicWave/TransTig 4000/5000 2. Plazmový modul 10 3. Robacta PTW 4. Chladiace zariadenie FK 9000-R |
| Použitia | mechanizované |
| Hrúbky plechov | do 3 mm |
| Rozsah zváracieho prúdu | 3 – 500 A |
Plazmové zváranie je podobné zváraniu TIG. Avšak vychladená plynová hubica, cez ktorú prúdi plazmový plyn, výrazne obmedzuje elektrický oblúk. Ochranný plyn prebieha cez vonkajšiu plynovú hubicu a stará sa o optimálnu plynovú ochranu zvarového šva. Výsledok je koncentrovaný elektrický oblúk s maximálnym viazaním energie.
1 Volfrámová elektróda
2 Ochranný plyn
3 Plazmový plyn
4 Plazmová dýza
