Fronius SnapINverter inverterekTermékismertető
Telepítés
A Fronius SnapINverter rendkívül könnyen telepíthető. Minden DC- és AC-kábelbevezetés készen megtalálható a fali konzol integrált csatlakozó részében. A kisméretű, könnyű invertert könnyen fel lehet akasztani és be lehet pattintani a fali konzolba. Az egész telepítési eljáráshoz nincs szükség speciális szerszámokra. Kérjük, vegye figyelembe, hogy a maximális nyomatékértékek a csatlakozókapcsok alatt, oldalt találhatók.
Letölthető anyagok
Rendszer-kialakítás
Hogy támogassuk Önt a napelemes rendszerek átfogó tervezésében és kivitelezésében, amikor konzultációt folytat és megoldásokat biztosít az ügyfelei számára, ajánljuk Önnek a Fronius Solar.creator portált mint ingyenes, rugalmas és könnyen kezelhető, online konfigurációs eszközt.
Egyedileg hozzáigazíthatja a saját igényeihez, és élvezheti számos funkcióját és támogatását a projekt tervezésének minden fázisában.
A Fronius SnapINverter készülékek kényelmesen elrendezhetők vagy utólag felszerelhetők különféle opciókkal, például DC biztosítóval, DC csatlakozókészlettel vagy MC4 csatlakozókkal.
További információk itt találhatók.
Opcionális DC túlfeszültség-védelmünk választható verziói:
- 1+2 típus: Symo 3.0 - 20,0 kW, Primo 3.0 - 8,2 kW, Symo Hybrid és Eco inverterek.
- 2. típus: Symo 10,0–20,0 kW és Eco inverterek.
Letölthető anyagok
Az adatlapon meghatározott maximális hasznosítható bemeneti áramerősség (Idc max MPPT1 / MPPT2) túlléphető a gyártó garanciális feltételeinek megsértése nélkül.
Fontos megjegyezni, hogy a PV generátor maximális rövidzárlati áramerőssége Isc max nem haladhatja meg az adatlapon megadott értéket.
Azt is meg kell jegyezni, hogy az Idc max túllépése esetén az inverter aktívan korlátozza az áramerősséget a megadott értéken. Ennek megfelelően kis hozamveszteségek valószínűsíthetők.
A DC teljesítményoptimalizálók az árnyékolt napelemek feszültségét növeléssel vagy csökkentéssel állítják be. Ehhez az alkatrésznek energiára van szüksége.
Minél nagyobb az árnyék, annál nagyobb az optimalizáló fogyasztása, és annál kisebb a hatásfok. Különösen részben árnyékolt helyzetek esetén ez azt jelenti, hogy a teljesítményoptimalizálók gyakran nem képesek az árnyékot kompenzálni, így nem generálnak nagyobb hozamot.
A Fronius tesztelt egyes Tigo optimalizálókat. Ezek kompatibilitása megerősíthető. Az optimalizálók egyéb kompatibilitása nem megerősíthető.
Letölthető anyagok
A „Fronius ívvédelem” funkció egyenáramú ívek észlelésére és megszakítására szolgál napelemes rendszereknél. A funkciót az IEC 63027 standardnak megfelelően fejlesztették ki. Az említett standard a napelemes rendszerekkel kapcsolatos „ívhiba-védelmi berendezések” (AFPE) és „Ívzárlat-érzékelő” (AFCI) műszaki követelményeit szabályozza.
Mivel a funkcióhoz speciális hardver szükséges, nem minden Fronius SnapINverter esetében érhető el. Egyedül a Symo Advanced eszközök rendelkeznek integrált hardverrel, és kínálják az „Ívvédelem” funkciót a napelemes rendszerek biztonságának további növelése érdekében.
Rendszerfelügyelet és Szabályozás
A Fronius SnapINverterek gyárilag a Fronius Datamanager 2.0 szoftverrel rendelkeznek, de kaphatók Datamanager nélküli, könnyített változatban is. A Datamanager utólag is telepíthető a „Light” változatú eszközökbe.
Idő- és költségtakarékosság céljából egy rendszeren belül akár 100 SnapINverter csatlakoztatható egy Solar Net kommunikációs hurokba egy önálló Fronius Datamanager 2.0-val. Mindazonáltal egyenként legfeljebb 10 eszközből álló kisebb hurkok használatát javasoljuk az elektromos potenciáleltérésekkel kapcsolatos kockázatok csökkentése és az egyszerűbb hibaelhárítás érdekében. Kivételt képez a Symo Hybrid, amelybe Hybridmanager van integrálva, és nem támogatja az inverterek közötti kommunikációt a Solar Neten keresztül. A Data- vagy Hybridmanager köti össze az invertert az internettel a Fronius Solar.web felületen történő rendszerfelügyelethez.
Letölthető anyagok
Letölthető anyagok
1. SnapINverter és Fronius Datamanager 2.0 együttes használata:
A SnapINverter és a Fronius Datamanager 2.0 együttes használata esetén aktiválható a dinamikus teljesítménycsökkentés a hálózati betáplálás korlátozása céljából, miközben maximalizálható a közvetlen saját fogyasztás. Ez alkalmazható visszwatt védelemmel rendelkező rendszerekben is. A funkció használatához egy Fronius Smart Meter elszámolási fogyasztásmérő szükséges.
Letölthető anyagok
2. SnapINverter Light külső gyártó S0 mérőjével
A 99% és 0% közötti dinamikus teljesítménycsökkentés a SnapINverter Light esetén Fronius Datamanager 2.0 nélkül is megvalósítható. Ennek érdekében a SnapINverter Light többfunkciós teljesítménykezelési interfésze az S0 számlálóhoz csatlakozik. Ebben az oktatóvideóban a funkció műszaki megvalósítását ismertetjük. A letöltési mezőn keresztül elérhető alkalmazási útmutatóban további, lépésről lépésre szóló utasításokat talál.
Letölthető anyagok
Szerviz
A Fronius SnapINverterek most nemcsak gyorsan és könnyedén telepíthetők, de hatékonyan szervizelhetők is. Szervizelés esetén egyes alkatrészek, például NYÁK-ok vagy az egész készülék is kicserélhető.
A szervizelés lehető legnagyobb hatékonysága érdekében a kényelmes Fronius Solar.SOS szervizeszköz támogatja Önt. Az alkalmazás vagy a böngésző használatával online kezdeményezheti a szervizelést közvetlenül a rendszer helyszínén. Mindössze a sorozatszámra és az állapotkódra van szükség. Ez lehetőséget kínál a műszaki problémák könnyű megoldására, valamint pótalkatrészek megrendelésére bármikor anélkül, hogy fel kellene hívnia a támogató forródrótot.
„Elfelejtett jelszó” funkció az inverter felhasználói interfészén
Az inverter helyi felhasználói interfészét ügyféljelszó, rendszergazda jelszó és szervizjelszó védi.
A Fronius Solar.SOS portálon a „Helyreállító kód” funkcióval generálhat helyreállító kódot az eszköze ezen jelszavainak visszaállításához.
A jelszó az alábbiak szerint állítható vissza:
- PIN-kód generálásához az inverter felhasználói interfészén kattintson az „Elfelejtett jelszó” pontra.
- A Fronius Solar.SOS portálon kattintson a „Helyreállító kód” pontra, és a helyreállító kód létrehozásához töltse ki a kötelező mezőket.
- Az inverter felhasználói interfészén adja meg a generált helyreállító kódot, majd adjon meg új jelszót.
Fronius Smart Meter
A Fronius Smart Meter elszámolási fogyasztásmérő a rendszerben folyó energiaáramlás megjelenítésére szolgál a Fronius Solar.web felületen, beleértve a termelt napelemes energia közvetlen fogyasztását és azt, hogy mennyi többletenergia áll rendelkezésre. Ezzel intelligens energiagazdálkodási megoldások biztosíthatók a saját fogyasztás fejlesztéséhez. Azt javasoljuk, hogy a Fronius Smart Meter elszámolási fogyasztásmérőt annál a hálózati betáplálási pontnál telepítse, ahol a rendszer egészének be- és kimenő teljesítménye megmérhető. A Fronius tárolómegoldások, a Fronius Ohmpilot vagy a Fronius Wattpilot telepítéséhez Fronius Smart Meter elszámolási fogyasztásmérő is szükséges. Szükség van rá egy dinamikus teljesítménycsökkentés beállításához is, ha a hálózatüzemeltető a betáplálás korlátozását kéri.
Letölthető anyagok
Energiaprofilozás
A Fronius Energy Profiling segítségével lehetőség van a fogyasztók és a generátorok egynél több mérőeszközzel történő mérésére: kiegészítő Fronius Smart Meter elszámolási fogyasztásmérők csatlakoztathatók az elsődleges Fronius Smart Meter elszámolási fogyasztásmérő mellett. A mért fogyasztók és generátorok így megjeleníthetők a Fronius Solar.web felületen. A csatlakoztatható további mérők száma attól függ, hogy hány eszközt csatlakoztatott már a Modbus interfészhez. Részletes ismertetés a jobb oldalon hivatkozott kézikönyvekben található.
Ne feledje: Verziótól és kortól függetlenül bármelyik Fronius Smart Meter elszámolási fogyasztásmérő kombinálható egy rendszerben az energiaprofilozáshoz.
Letölthető anyagok
Termékregisztráció és garancia
Egy gyors és ingyenes regisztrációs eljárást követően a www.solarweb.com oldalon egy Fronius termék tulajdonosa a régiójától függően kiválaszthatja az egyéni igényeinek tökéletesen megfelelő, vonzó garanciamodellt.
Ne feledje: A termék regisztrálását a rendszer telepítését követő 2 éven belül el kell végezni.

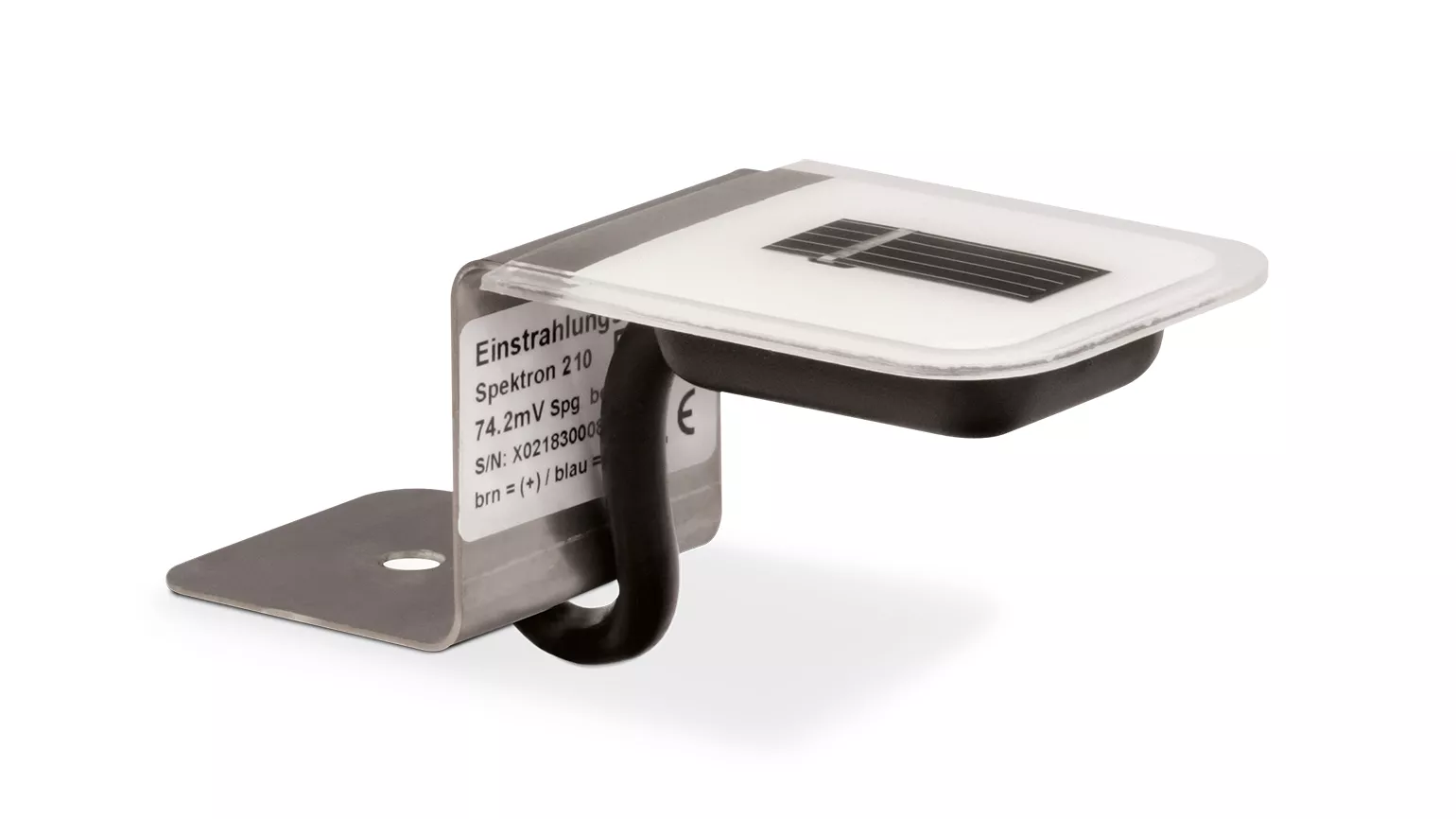

Fronius érzékelők
