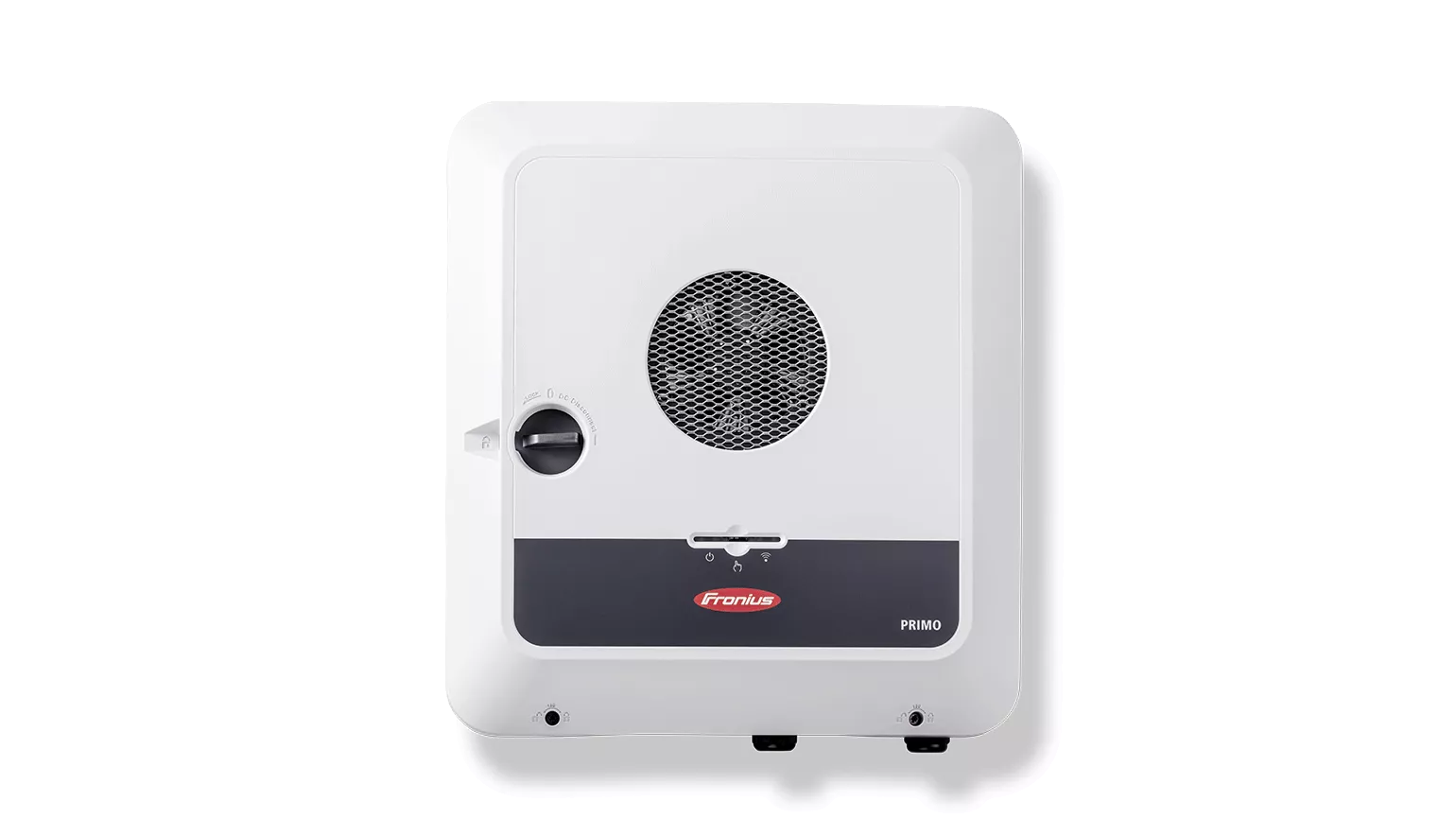

Fronius GEN24 PlusTermékismertető
Készülék-koncepció
A GEN24 termékcsalád a GEN24 és GEN24 Plus modellekből áll. A GEN24 egy jövőbeli biztonságot kínáló olyan inverter (a PV Pointtal kapcsolatos alapvető szükségáramot is ideértve), amelynél az akkumulátoros működés és igény esetén a Full Back-up hibrid funkciók akár utólag is aktiválhatók a telepítő által az „Up.storage” szoftverfrissítéssel a Fronius Solar.web felületen vagy a Fronius webáruházon keresztül. A GEN24 Plus esetében már a vásárlás pillanatától valamennyi funkció elérhető. Az eszközök pusztán a szoftver tekintetében különböznek egymástól, és az akkumulátoros működés, valamint a Full Back-up kivételével ugyanazokat a funkciókat kínálják.
Tudnivaló: A frissítési program (Fronius UP) elérhetősége országonként eltérő. Itt találja azon országok listáját, ahol a GEN24 modell GEN24 Plus modellváltozatra frissíthető.
Telepítés és üzembe helyezés
A Fronius GEN24 Plus telepítésére és üzembe helyezésére való felkészülés támogatása érdekében összegyűjtöttünk minden fontos információt és műszaki adatot.
Ez garantálhatja első GEN24 Plus hibrid invertere gyors és könnyű telepítését!
|
Szoftverfrissítés Ügyeljen, hogy a GEN24 Plus mindig a legújabb szoftververzióval működjön. Ez a Fronius Solar.web portálon a Beállítások – Alkatrészek pontról telepíthetők. |
Ne feledkezzen el jól bevált Torx 20 csavarhúzójáról. Minden csavar könnyen rögzíthető egy gyorszár rendszerrel, ami azt jelenti, hogy a csavart csak 180°-kal kell elfordítani a rögzítéshez.
Ne feledje: Ne hajtsa be a csavarokat 180°-nál nagyobb mértékben, és ne használjon elektromos csavarozót.
Indítsa el a GEN24 invertert egy okostelefonnal, amelyre telepítette a Fronius Solar.start alkalmazást. Az alkalmazás végigvezeti Önt a folyamaton, és segíti az inverter internethez történő gyors csatlakoztatását is.
Letöltések és hivatkozások
Indítsa el a GEN24 invertert egy okostelefonnal, amelyre telepítette a Fronius Solar.start alkalmazást. Az alkalmazás végigvezeti Önt a folyamaton, és segíti az inverter internethez történő gyors csatlakoztatását is.
Másik lehetőségként használhatja a böngészőjét is az üzembe helyezéshez. Erre a célra táblagépet vagy laptopot ajánlunk. Csatlakoztassa készülékét az inverter WLAN hozzáférési pontjához, és írja be a következő IP-címet a böngésző címsorába: 192.168.250.181
Ne feledje:
- Egyes Windows 10 alapú eszközök új WLAN-hálózathoz kapcsolódáskor automatikusan PIN-kódot kérnek. Ilyen esetben lehetőség van inkább egy hálózati biztonsági kód beírására. Ha kapcsolódni szeretne a WLAN hozzáférési ponthoz és a rendszer PIN-kódot kér, válassza helyette a hálózati biztonsági kód megadásának a lehetőségét. A WLAN hozzáférési pont hálózati biztonsági kódja 12345678.
- A GEN24 Ethernet-csatlakozón keresztül történő csatlakoztatásához mindig a LAN1 portot használja. A LAN2 portnak jelenleg nincs funkciója.
Rendszer-kialakítás
Lehetőség van opcionális, utólag felszerelhető 1 + 2 típusú DC túlfeszültség-védelem megrendelésére a Fronius GEN24 2 MPP trackere számára (cikkszám: 4,240,313, CK). A túlfeszültség-védelem telepítésére vonatkozó részletes információk megtalálhatók a csomagban található rövid útmutatóban és oktatóvideónkban.
Az adatlapon meghatározott maximális hasznosítható bemeneti áramerősség (Idc max MPPT1 / MPPT2) túlléphető a gyártó garanciális feltételeinek megsértése nélkül.
Fontos megjegyezni, hogy a PV generátor maximális rövidzárlati áramerőssége Isc max nem haladhatja meg az adatlapon megadott értéket (GEN24 esetén: 1,5 x Idc max).
Azt is meg kell jegyezni, hogy az Idc max túllépése esetén az inverter aktívan korlátozza az áramerősséget a megadott értéken. Ennek megfelelően kis hozamveszteségek valószínűsíthetők. Példa: 13,5 A-es szolármodul egy Symo GEN24 10.0 Plus egységen, MPPT2 (Idc max = 12,5 A).
13,5 A Impp értékű modul esetén mindössze 0,2%-os éves hozamcsökkenés várható, mert ilyen áramerősség csak nagyon ritkán fordul elő.
Letölthető anyagok
A DC teljesítményoptimalizálók az árnyékolt napelemek feszültségét növeléssel vagy csökkentéssel állítják be. Ehhez az alkatrésznek energiára van szüksége. Minél nagyobb az árnyék, annál nagyobb az optimalizáló fogyasztása, és annál kisebb a hatásfok. Különösen részben árnyékolt helyzetek esetén ez azt jelenti, hogy a teljesítményoptimalizálók gyakran nem képesek az árnyékot kompenzálni, így nem generálnak nagyobb hozamot.
A teljesítményoptimalizálókkal való kompatibilitás a GEN24 és GEN24 Plus inverter készülék családok esetében nincs megerősítve.
Rendszerfelügyelet és szabályozás
A Fronius GEN24 és GEN24 Plus számos funkciót és interfészt kínál rendszerfelügyelethez, az energiagazdálkodáshoz, a külső eszközök csatlakoztatásához és az exportkorlátozáshoz. E funkciók ismertetése alább következik.
Ne feledje:
- A Fronius GEN24 és GEN24 Plus invertereket nem szabad összekötni egymással vagy más meglévő Solar.net gyűrűkkel az RJ45 csatlakozóikon keresztül. A LAN 1 port csak hálózati integrációhoz alkalmas. A LAN 2 portnak jelenleg nincs funkciója.
- A GEN24 és GEN24 Plus inverterek más Fronius inverterekkel együtt egy üzemben történő telepítésekor a GEN24 invertereket külön csatlakoztassa az internethez. Ezután hozzáadhatja az összes eszközt ugyanahhoz a Fronius Solar.web rendszerhez, hogy mindet egy csoportban láthassa.
A Fronius Solar.web teljes körűen elérhető asztali vagy alkalmazás változatban is GEN24 és GEN24 Plus inverterei felügyeletéhez.
A Fronius Solar.web alkalmazást az App Store vagy Google Play Store áruházakból töltheti le okoseszközére! Ha bármilyen probléma adódna a Fronius Solar.web felületre történő adatátvitellel kapcsolatban, kérjük, tekintse meg az adatátviteli problémákkal kapcsolatos súgónkat.
Ha tűzfalat használ a kimenő kapcsolatokhoz, engedélyezni kell bizonyos protokollokat, kiszolgálócímeket és portokat a sikeres adatátvitelhez.
A Fronius GEN24 és GEN24 Plus 4 digitális kimenetet kínál az intelligens terhelésgazdálkodáshoz, amelyek felhasználhatók fogyasztók, például hőszivattyúk, fűtőrudak vagy medenceszivattyúk közötti átkapcsoláshoz. A letöltési területen található egy jelentés, amely további információkat tartalmaz.
A Fronius szektorcsatoló megoldásokat is kínál vízmelegítéshez a Fronius Ohmpilot formájában, valamint egy elektromobilitási megoldást a Fronius Wattpilot formájában.
Letölthető anyagok
Az akkumulátorkezeléssel (használati idő) meghatározhatók az akkumulátor feltöltésének, illetve kisülésének szabályai – a hét napjától és a napi alakulástól függően.
A funkció előnyei:
- Hétköznapi és időfüggő szabályok egyedi meghatározása.
- Az akkumulátor áramdíjtól függő hálózati töltésének lehetősége
- Tárolókapacitás lekötése a jelentős mértékű napelemes termelések idejére
Nyitott interfészeivel a GEN24 és a GEN24 Plus könnyen csatlakoztatható sokféle külső komponenshez, például hőszivattyúkhoz, intelligens otthoni rendszerekhez vagy elektromos járművek töltési megoldásaihoz. A külső gyártókkal való kompatibilitás oldalon a GEN24 és GEN24 Plus modellekkel kompatibilis, külső gyártóktól származó alkatrészek folyamatosan bővülő aktuális listája is megtalálható. A nyitott interfészek beállításai az inverter felhasználói interfészének „Kommunikáció” menüpontjai alatt találhatók. A GEN24 és GEN24 Plus szoftverfrissítéseit kényelmesen végezheti el otthonából a Fronius Solar.web felületen keresztül. Ennek köszönhetően a külső gyártók kompatibilis alkatrészei nyújtotta előnyök bármikor elérhetők az Ön számára.
Aktiválhatja a dinamikus teljesítménycsökkentést a GEN24 és GEN24 Plus felhasználói interfészén a „Biztonság és hálózati szabályozások” – „Betáplálási korlátozás” pont alatt a rendszer hálózatba betáplált teljesítményének csökkentése érdekében a közvetlen saját fogyasztás maximalizálása mellett.
Ez alkalmazható visszwatt védelemmel rendelkező rendszerekben is. A funkció használatához Fronius Smart Meter elszámolási fogyasztásmérő szükséges. Ha egy vagy több GEN24 vagy GEN24 Plus modellt más Fronius inverterekkel kombinálva telepített egy rendszerbe, és szeretne betáplálási határértéket beállítani, kérjük, olvassa el a Szerelési útmutatót. A Szerelési útmutató a letöltési területen található.
Letölthető anyagok
Szerviz
A Fronius GEN24 és GEN24 Plus nemcsak gyorsan és könnyedén telepíthető, de hatékonyan szervizelhető is. Szervizelés esetén a teljesítményátviteli egység, az adatkommunikációs egység, a ventilátor vagy az egész készülék kicserélhető.
A szervizelés lehető legnagyobb hatékonysága érdekében a kényelmes Fronius Solar.SOS szervizeszköz támogatja Önt. Az alkalmazás vagy a böngésző használatával online kezdeményezheti a szervizelést közvetlenül a rendszer helyszínén. Mindössze a sorozatszámra és az állapotkódra van szükség. Ez lehetőséget kínál a műszaki problémák könnyű megoldására, valamint pótalkatrészek megrendelésére bármikor anélkül, hogy fel kellene hívnia a támogató forródrótot.
„Elfelejtett jelszó” funkció az inverter felhasználói interfészén
Az inverter helyi felhasználói interfészét ügyféljelszó és technikusi jelszó védi.
A Fronius Solar.SOS portálon a „Helyreállító kód” funkcióval generálhat helyreállító kódot az eszköze ügyfél- vagy technikus jelszavának visszaállításához.
A jelszó az alábbiak szerint állítható vissza:
- PIN-kód generálásához az inverter felhasználói interfészén kattintson az „Elfelejtett jelszó” pontra.
- A Fronius Solar.SOS portálon kattintson a „Helyreállító kód” pontra, és a helyreállító kód létrehozásához töltse ki a kötelező mezőket.
- Az inverter felhasználói interfészén adja meg a generált helyreállító kódot, majd adjon meg új jelszót.
Ne feledje: Helyreállító kód generálásához felügyelői vagy tulajdonosi engedély szükséges az eszközhöz a Fronius Solar.web portálon.
Fronius Smart Meter
A Fronius Smart Meter elszámolási fogyasztásmérő segítségével a felhasználó a rendszerrel kapcsolatos adatokon kívül a háztartás áramfelvételét is rögzítheti, az intelligens energiagazdálkodással pedig optimalizálhatja is azt. Az integrált interfészeknek köszönhetően a Fronius inverterek külső gyártók rendszereibe is egyszerűen integrálhatók. Javasoljuk, hogy a Fronius Smart Meter elszámolási fogyasztásmérőt a betáplálási pontnál helyezze el. Ezen kívül további almérők is csatlakoztathatók az egyes fogyasztók megjelenítéséhez (Fronius Energy Profiling).
Letöltések és hivatkozások
Energiaprofilozás
A Fronius Energy Profiling a fogyasztók és a termelők egynél több mérővel történő mérését is lehetővé teszi: Az elsődleges Fronius Smart Meter elszámolási fogyasztásmérőn kívül további, másodlagos Fronius Smart Meter elszámolási fogyasztásmérők is csatlakoztathatók Modbus RTU-n keresztül. A mért fogyasztók és termelők így megjeleníthetők a Fronius Solar.web felületen. A csatlakoztatható további számlálók száma attól függ, hogy hány eszközt csatlakoztatott már a Modbus interfészhez. A részletes magyarázatokat tartalmazó útmutató a letöltési területen található.
Ne feledje: Verziótól és kortól függetlenül bármelyik Fronius Smart Meter elszámolási fogyasztásmérő kombinálható egy rendszerben az energiaprofilozás engedélyezéséhez
Letölthető anyagok
Kompatibilis akkumulátorok
A Fronius GEN24 Plus modell BYD Battery-Box Premium HVS/HVM vagy LG RESU FLEX egységekkel is kombinálható.
Tekintse meg az összes kompatibilis akkumulátort.
Részletekért és segítségért tekintse meg a tárolómegoldások termékismertetőjét.
Letölthető anyagok
Szükségáram
A Fronius GEN24 Plus készülék család két szükségáram-megoldást kínál
PV Point (GEN24 és GEN24 Plus modellekhez):
- Egyfázisú szükségáram, akár 3 kW
- Biztonsági átkapcsoló berendezés már integrálva
- A PV Point még akkumulátor vagy Fronius Smart Meter elszámolási fogyasztásmérő nélkül is működik
Full Back-up (GEN24 és GEN24 Plus modellekhez):
- 1-fázisú szükségáram, akár 6 kW (Primo GEN24 Plus) vagy 3-fázisú szükségáram, akár 10 kW (Symo GEN24 Plus*)
- Szükségáram-átkapcsoló rendszer szükséges (például Enwitec átkapcsoló doboz). A szükséges változatról egyeztetni kell a hálózatüzemeltetővel.
- PV generátor, akkumulátor és Fronius Smart Meter elszámolási fogyasztásmérő szükséges.
Mindkét opció esetén az átkapcsolás normál működésről szükségáramra kevesebb mint 90 másodpercig tart.
Ne feledje:
- A Fronius GEN24 és GEN24 Plus inverter egy hálózathoz csatlakoztatott inverter szükségáram funkcióval – nem szigetüzemű inverter. A szükségáram üzemmódot tilos alkalmazni az inverter összes üzemidejének 20%-át meghaladó időn keresztül.
- Normál, hálózatra csatolt működés esetén a GEN24 és GEN24 Plus az akkumulátor feltöltéséhez felhasználhatja a rendszer más AC-forrásainak, például az inverterek vagy a generátorok többletenergiáit. Szükségáram működés közben azonban nem táplálhatók be további inverterek vagy más AC-források (például dízelgenerátorok) a szükségáramkörbe.
*A Full Back-up opció a Symo GEN24 Plus 3–5 kW esetében nem érhető el.
Letöltések és hivatkozások
Termékregisztráció és garancia
Egy gyors és ingyenes regisztrációs eljárást követően a www.solarweb.com oldalon egy Fronius termék tulajdonosa a régiójától függően kiválaszthatja az egyéni igényeinek tökéletesen megfelelő, vonzó garanciamodellt.
Minden GEN24 termék rendelkezik egy ellenőrzőkóddal (V.Code) is a sorozatszám mellett. A V.Code az esetleges keveredések vagy a helytelen használat elkerülésére szolgál a termékregisztráció során. Mindkét szám megtalálható az inverter adattábláján. Ezekre főként a termékregisztráció során és a rendszernek a Fronius Solar.web felülethez történő hozzáadása során van szükség. A termékregisztrációval kapcsolatos részletes utasítások itt találhatók.
Ne feledje: A termékregisztrációt a rendszertelepítést követő 2 éven belül kell végrehajtani, az elérhető garanciális lehetőségek pedig régiónként eltérők.
Garancia és firmware frissítések
Az inverter firmware-ét rendszeresen frissíteni kell a napelemes rendszer zavartalan működéséhez. Az inverter szoftverének folyamatos frissítése nemcsak az alacsony meghibásodási arány és a készülék jobb szervizelhetőségének a garanciája, hanem az optimális rendszerteljesítményé is.
A Fronius GEN24 inverterek rendszeres firmware frissítése ezért előfeltétele a Fronius garancia teljes körű érvényességének. Az inverter frissítésével kapcsolatos további információkért lásd: Firmware és szoftver.
